Highest quality dovetail blanks. C2 grade carbide brazed on a 4140 hardened body. Other grades of carbide available upon request.
See chart below for a variety of sizes. Need a special size or material? No problem! Contact us for your nonstandard needs.

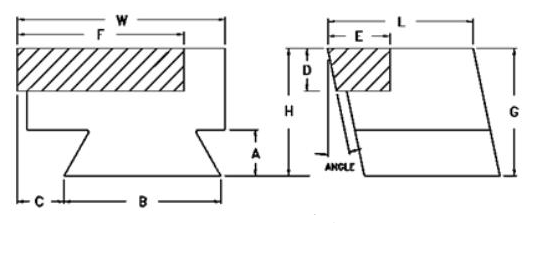

CAT.NO. | H | W | L | A | B | C | D | E | F | TAP | ANGLE | GRADE |
4200C | 1 | 1 | 1-3/4 | 19/64 | 0.951 | 1/16 | 3/8 | 1/2 | 1 | 12° | C2 | |
4200C17-C6 | 1 | 1 | 1-3/4 | 19/64 | 0.951 | 1/16 | 3/8 | 9/16 | 1 | 17° | C6 | |
4218C | 1 | 1-1/2 | 1-3/4 | 19/64 | 0.951 | 9/16 | 3/8 | 1/2 | 1 | 12° | C2 | |
4218C17-C6 | 1 | 1-1/2 | 1-3/4 | 19-64 | 0.951 | 9/16 | 3/8 | 9/16 | 1 | 17° | C6 | |
4219C | 1 | 1-1/2 | 1-3/4 | 19/64 | 0.951 | 9/16 | 3/8 | 1/2 | 1-1/2 | 12° | C2 | |
4219C17-C6 | 1 | 1-1/2 | 1-3/4 | 19/64 | 0.951 | 9/16 | 3/8 | 9/16 | 1-1/2 | 17° | C6 | |
4420C | 1-1/2 | 2 | 1-3/4 | 35/64 | 1.882 | 1/8 | 1/2 | 3/4 | 1 | 12° | C2 | |
4420C17-C6 | 1-1/2 | 2 | 1-3/4 | 35/64 | 1.882 | 1/8 | 1/2 | 13/16 | 1 | 17° | C6 | |
4421C | 1-1/2 | 2 | 1-3/4 | 35/64 | 1.882 | 1/8 | 1/2 | 3/4 | 2 | 12° | C2 | |
4421C17-C6 | 1-1/2 | 2 | 1-3/4 | 35/64 | 1.882 | 9/16 | 1.2 | 13/16 | 2 | 17° | C6 | |
4440C | 1-1/2 | 2-1/2 | 1-3/4 | 35/64 | 1.882 | 9/16 | 1/2 | 3/4 | 1 | 12° | C2 | |
4440C17-C6 | 1-1/2 | 2-1/2 | 1-3/4 | 35/64 | 1.882 | 9/16 | 1/2 | 13/16 | 1 | 17° | C6 | |
4441C | 1-1/2 | 2-1/2 | 1-3/4 | 35/64 | 1.882 | 9/16 | 1/2 | 3/4 | 2 | 12° | C2 | |
4441C17-C6 | 1-1/2 | 2-1/2 | 1-3/4 | 35/64 | 1.882 | 9/16 | 1/2 | 13/16 | 2 | 17° | C6 | |
4500C | 1 | 1-1/2 | 1-1/4 | 19/64 | 0.951 | 19/64 | 3/8 | 1/2 | 1 | 1/4 – 28 | 12° | C2 |
4500C17-C6 | 1 | 1-1/2 | 1-1/4 | 19/64 | 0.951 | 19/64 | 3/8 | 9/16 | 1 | 1/4 – 28 | 17° | C6 |
4510C | 1 | 1-1/2 | 1-1/4 | 19/64 | 0.951 | 19/64 | 3/8 | 1/2 | 1-1/2 | 1/4 – 28 | 12° | C2 |
4510C17-C6 | 1 | 1-1/2 | 1-1/4 | 19/64 | 0.951 | 19/64 | 3/8 | 9/16 | 1-1/2 | 1/4 – 28 | 17° | C6 |
4550C | 1 | 1 | 1-1/4 | 19/64 | 0.951 | 1/16 | 3/8 | 1/2 | 1 | 1/4 – 28 | 12° | C2 |
4550C17-C6 | 1 | 1 | 1-1/4 | 19/64 | 0.951 | 1/16 | 3/8 | 9/16 | 1 | 1/4 – 28 | 17° | C6 |
8951C | 1-1/2 | 2 | 1-7/16 | 7/16 | 1.250 | 3/8 | 1/2 | 3/4 | 1-1/2 | 1/4 – 20 | 12° | C2 |
CAT.NO. | H | W | L | A | B | C | D | E | F | TAP | ANGLE | GRADE |
2050C | 3/4 | 1-1/4 | 1 | 13/64 | 0.714 | 3/8 | 1/2 | 1/2 | 1-1/4 | 0° | C2 | |
2050C-C6 | 3/4 | 1-1/4 | 1 | 13/64 | 0.714 | 3/8 | 1/2 | 1/2 | 1-1/4 | 0° | C6 | |
2050C SOLID | 3/4 | SOLID | 1-1/16 | 13/64 | 0.714 | 3/8 | 3/4 | 1-1/16 | 1-1/4 | SOLID | 0° | C2 SOLID |
2230C | 3/4 | 1-1/2 | 1-1/4 | 17/64 | 0.912 | 19/32 | 3/8 | 1/2 | 1-1/2 | 0° | C2 | |
2330C | 1 | 1-1/2 | 1-1/2 | 17/64 | 1.287 | 7/32 | 3/8 | 1/2 | 1 | 0° | C2 | |
2345C | 1 | 2 | 1-1/2 | 17/64 | 1.287 | 23/64 | 3/8 | 1/2 | 1 | 0° | C2 | |
2346C | 1 | 2 | 1-1/2 | 17/64 | 1.287 | 23/64 | 3/8 | 1/2 | 2 | 0° | C2 | |
2346C-C6 | 1 | 2 | 1-1/2 | 17/64 | 1.287 | 23/32 | 3/4 | 1/2 | 2 | 0° | C6 | |
2348C | 1 | 2 | 1-1/2 | 17/64 | 1.287 | 23/32 | 3/8 | 1/2 | 1 | 0° | C2 | |
2349C | 1 | 2 | 1-1/2 | 17/64 | 1.287 | 23/32 | 3/8 | 1/2 | 2 | 0° | C2 | |
2450C | 1 | 2 | 1-1/2 | 17/64 | 1.554 | 11/32 | 3/8 | 1/2 | 1 | 0° | C2 | |
2455C | 1 | 2 | 1-1/2 | 17/64 | 1.554 | 11/32 | 3/8 | 1/2 | 2 | 0° | C2 |
Tolerances Carbide | |
Height “H” & Width “W” | + 1/32; – 0 |
Length “L” | + 1/16 |
Dimension “A” | + 1/64; – 0 |
Dimension “B” | + .003 |
Dimension “C” – Offset | + .015; – .005 |
Dimension “D” | + 1/64 |
Dimension “E” | + 1/64 |
Dimension “F” | + 1/32 |
Dimension “G” Equal H | +0; + 1/16 |
